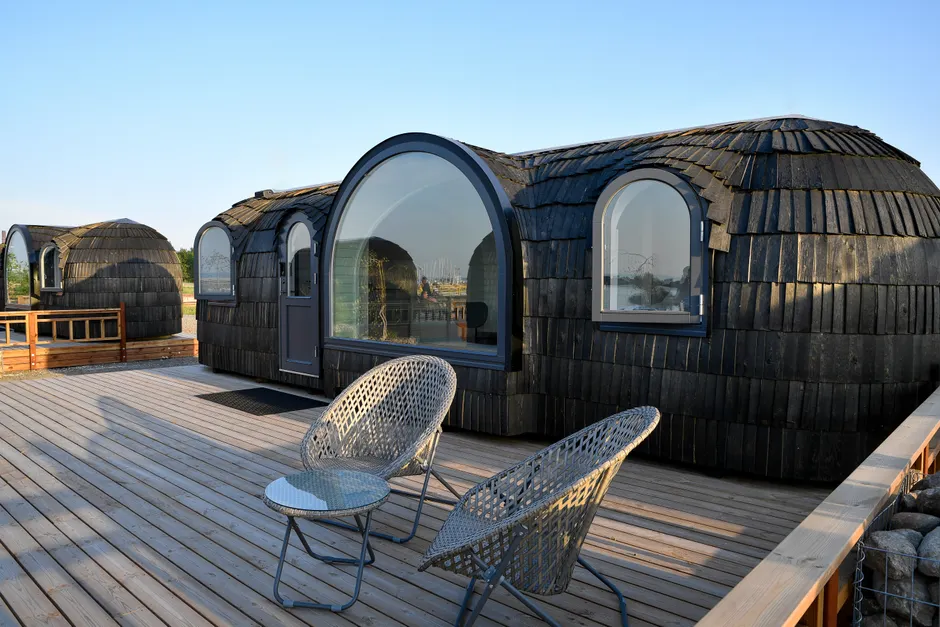

直流快充面板解决方案 — 野奢露营营地 /太空舱民宿

场景痛点

野奢露营营地、太空舱民宿大多选址郊外景区，大量舱体采用光伏储能构建 DC12‑24V 离网直流供电系统。传统改装 USB 充电模块电路简陋，面对储能电池负载切换、周边风机、制冷设备启停带来的电压浪涌，模块容易损坏失效；依靠逆变器转出 220V 再转接 USB 充电，会产生电能转换损耗，浪费储能电池电量。

入住游客手机、平板、轻薄笔记本充电需求旺盛，普通 USB 接口存在功率争抢，快充体验差；舱体内部追求简约一体化装修，需要嵌入式标准化充电点位；营地运维点位分散，希望降低设备故障率，减少现场维修更换工作量。

方案概述

采用 FYW‑DC86‑PD65 国标 86 嵌入式直流快充面板，直接接入舱内 DC12‑24V 储能直流母线，实现墙壁 USB‑A+Type‑C 双口快充输出。

‑ DC24V 系统：C 口最高 PD65W，可给 PD 协议笔记本电脑供电 ‑ DC12V 系统：C 口稳定 PD36W，满足手机平板快充 ‑ A 口固定 5V 输出，适配耳机、充电宝等普通 USB 小设备

产品支持 86 暗盒预埋、无底盒平装两种安装方式，适配太空舱、露营小屋墙板柜体安装。

产品核心价值

1. 双路独立 Buck‑Boost 架构，A 口、C 口两套功率回路，两台设备同时充电互不抢占功率，游客多设备同时充电依旧稳定快充。
2. 输入输出双端 TVS 浪涌防护，抵御储能母线、舱内电器启停带来的电压尖峰扰动，适配离网直流供电电压波动工况，提升长期连续运行可靠性。
3. A/C 口独立片式保险丝，单路短路熔断保护，另一路仍可正常工作，单口故障不会造成整块面板失效，降低营地分散点位的售后维护压力。
4. 支持国标 86 暗盒、平装安装，钢化玻璃简约面板，能够和太空舱、露营小屋内饰风格融为一体。
5. 宽温工作，适应郊外营地昼夜温差大的环境，适合舱体 7×24 小时待机使用。

实施注意

1. 本产品仅支持 DC12‑24V 直流输入，严禁直接接入 AC220V 市电；若舱体同时配备市电系统，需要配置独立 AC‑DC 转换单元输出直流给面板供电。
2. 硬件无防反接保护，接线务必区分电源正负极；储能供电总回路建议配置对应规格总保险丝。
3. 产品非防水，仅可安装在舱内干燥起居区域，禁止安装在卫浴以及露天淋雨位置。
4. 营地批量部署多个舱体时，需要核算整体总功率，合理匹配光伏储能系统的电池、控制器功率余量。

适用设备

野奢露营太空舱民宿、景区离网露营小屋、光伏储能营地客房、郊野生态旅居舱充电点位。

补充提示： 露营太空舱属于离网储能直流场景，不可直接接入 220V 市电，必须接入 DC12‑24V 直流母线，该要点务必写入施工交底，避免接线错误烧毁设备。
