直流快充面板解决方案—智慧工地

场景痛点

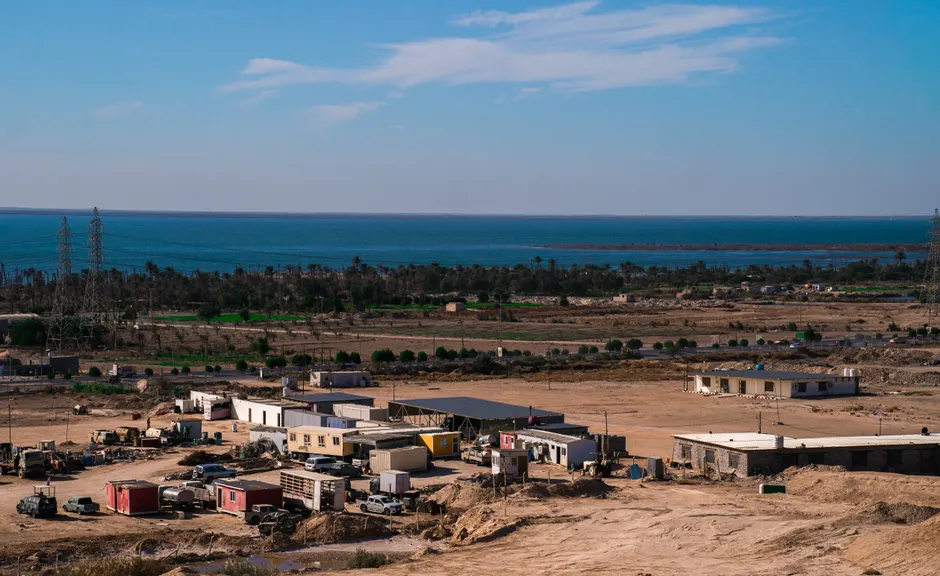

工地临建板房、野外应急方舱、集装箱营房多采用离网锂电、铅酸电池 DC12‑24V 直流母线供电；使用逆变器转 220V 再给 USB 设备充电会带来额外功耗损耗；野外工况电压波动大，普通充电模块抗干扰差易故障，工作人员充电点位布置困难。

方案概述

采用多台 FYW‑DC86‑PD65 国标 86 嵌入式直流快充面板并联部署，直接接入方舱内部 DC12‑24V 直流母线，省去逆变环节，降低整套系统能耗，实现分布式墙壁 USB‑A+Type‑C 快充点位。

• DC24V 系统：C 口最高 PD65W，可给 PD 笔记本电脑供电
• DC12V 系统：C 口稳定 PD36W，满足手机平板快充
• A 口固定 5V 输出，适配普通 USB 小设备

产品核心价值

1. 双路独立 Buck‑Boost 架构，A 口、C 口两套功率回路，双设备同时充电互不抢占功率。
2. 输入输出双端 TVS 浪涌防护，抵御离网系统电压尖峰扰动。
3. A/C 口独立片式保险丝，单路短路熔断保护，另一路仍可正常工作，单点故障不会整网失效。
4. ‑20℃~+60℃宽温工作，适配野外昼夜温差大的环境。
5. 支持无底盒平装，集装箱墙板无需复杂开孔，施工便捷。

实施注意

1. 本产品仅支持 DC12‑24V 直流输入，严禁接入 AC220V 市电。
2. 硬件无防反接保护，接线务必区分正负极。
3. 多台并联时，前端总保险丝按照总功耗放大 1.2‑1.5 倍选型。
4. 产品非防水，露天安装必须加装防护外壳。

适用设备

工地临建宿舍、野外应急方舱、集装箱营房、离网储能小屋。
